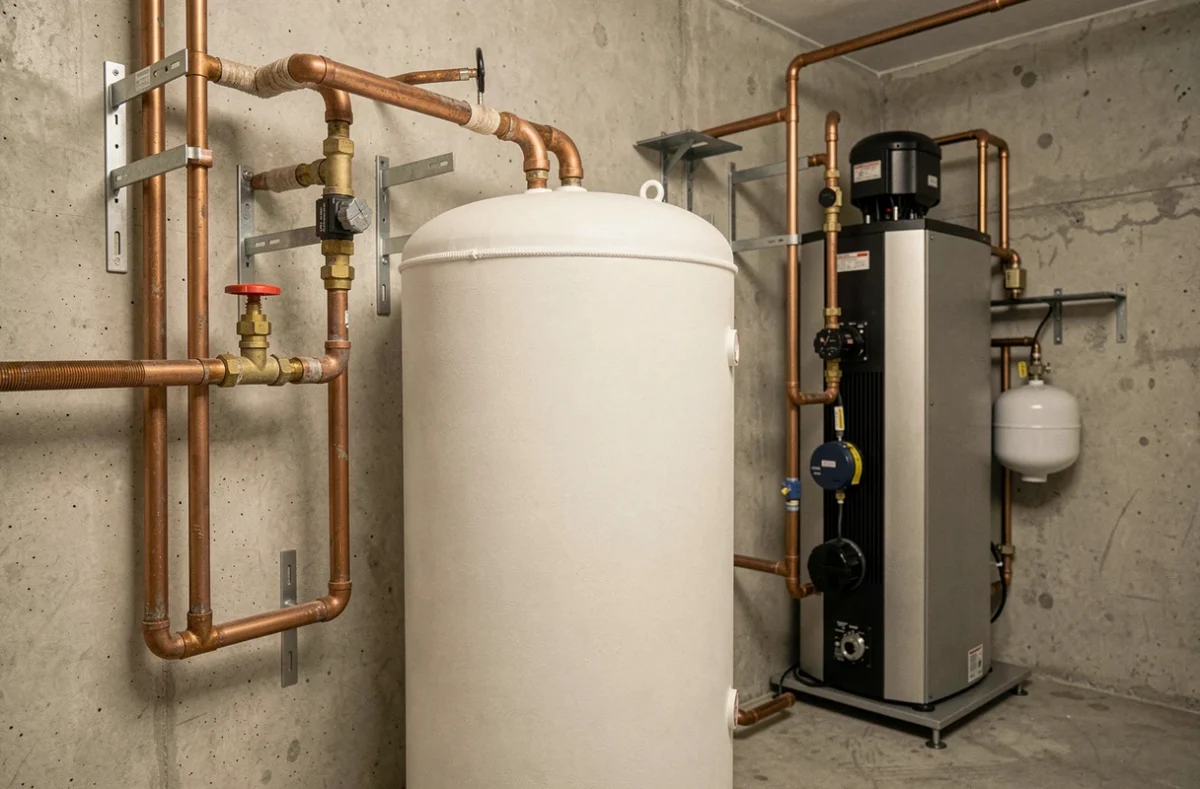

Un ballon tampon est un réservoir d’eau, sans production de chaleur propre, intercalé entre une pompe à chaleur et le circuit de chauffage. Son rôle est de stocker un volume d’eau chauffée pour réguler les échanges thermiques entre la PAC et les émetteurs (radiateurs, plancher chauffant). Le schéma du ballon tampon pour pompe à chaleur décrit précisément comment ce réservoir se raccorde hydrauliquement au reste de l’installation, et c’est ce raccordement qui détermine la performance réelle du système.
Différence entre ballon tampon et bouteille de découplage sur un schéma PAC
Avant de lire un schéma d’installation, il faut distinguer deux composants que les guides grand public confondent régulièrement. Le ballon tampon et la bouteille de découplage ne remplissent pas la même fonction hydraulique, même s’ils se ressemblent visuellement sur un plan.
A lire aussi : La pompe à chaleur est-elle compatible avec le chauffage au sol ?
La bouteille de découplage (ou bouteille de mélange) sépare le circuit primaire (côté PAC) du circuit secondaire (côté émetteurs). Elle permet à chaque circuit de fonctionner avec son propre débit, sans que l’un interfère avec l’autre. Son volume interne est faible, quelques litres seulement.
Le ballon tampon, lui, ajoute une capacité de stockage thermique au circuit. Il accumule de l’eau chaude que la PAC a produite, puis la restitue progressivement aux émetteurs. Ce stockage remplit trois fonctions que la bouteille seule ne peut pas assurer :
A découvrir également : Comment installer une pompe à chaleur sur un chauffage existant ?
- Limiter les cycles courts du compresseur en lui offrant un volume d’eau suffisant pour fonctionner sur des plages plus longues, ce qui réduit l’usure mécanique et la consommation électrique au démarrage.
- Absorber les phases de dégivrage sans que la température du circuit de chauffage chute brutalement, puisque le ballon continue à alimenter les émetteurs pendant que la PAC inverse son cycle.
- Maintenir une inertie thermique dans les installations multizone où la fermeture de vannes réduit le volume d’eau disponible pour la PAC.
Sur un schéma, la bouteille de découplage se représente comme un petit cylindre vertical avec deux piquages en haut et deux en bas. Le ballon tampon apparaît comme un cylindre nettement plus volumineux, avec parfois quatre à six piquages répartis sur sa hauteur pour exploiter la stratification thermique (l’eau chaude monte, l’eau froide descend).
Lecture du schéma hydraulique : circuit primaire et circuit secondaire
Un schéma de ballon tampon pour pompe à chaleur air-eau se lit en deux boucles distinctes qui se rejoignent dans le ballon.
Le circuit primaire (PAC vers ballon)
La PAC pousse l’eau chauffée vers le haut du ballon tampon via son circulateur intégré. Le retour d’eau refroidie repart du bas du ballon vers la PAC. Ce circuit fonctionne en boucle fermée, indépendamment de ce qui se passe côté émetteurs.
Le piquage haut pour l’arrivée d’eau chaude et le piquage bas pour le retour froid ne sont pas interchangeables. Inverser ces raccordements détruit la stratification thermique dans le ballon et force la PAC à travailler avec un delta de température réduit, ce qui dégrade directement son coefficient de performance (COP).
Le circuit secondaire (ballon vers émetteurs)
Un second circulateur prélève l’eau chaude en partie haute du ballon pour l’envoyer vers les radiateurs ou le plancher chauffant. L’eau refroidie revient en partie basse. Ce circuit possède sa propre régulation : une vanne trois voies ou un régulateur modulant ajuste la température envoyée aux émetteurs selon la courbe de chauffe programmée.
Le point technique à retenir : chaque circuit possède son propre circulateur et son propre débit. La PAC peut produire à un débit différent de celui que demandent les émetteurs, et c’est précisément le ballon qui absorbe cet écart. Sans lui, dans certaines configurations, le débit insuffisant côté émetteurs provoque des mises en sécurité de la PAC.
Dimensionnement du ballon tampon : volume d’eau et zone de chauffage minimale
Le NF DTU 65.16 couvre les PAC à compression électrique jusqu’à 70 kW et impose une méthode de dimensionnement du volume d’eau, sans fixer une règle universelle en litres par kilowatt. Le document prévoit un volume suffisant pour limiter les cycles courts, permettre les dégivrages complets et stabiliser le fonctionnement.
La règle pratique courante
Les installateurs appliquent souvent une estimation proportionnelle à la puissance de la PAC, mais cette approche peut induire en erreur. Le volume réellement nécessaire dépend du volume d’eau total déjà présent dans l’installation (radiateurs, tuyauteries, plancher chauffant) et du volume de la plus petite zone de chauffage susceptible de rester ouverte.
Dans une maison avec trois zones pilotées par des vannes motorisées, si deux zones se ferment la nuit, la PAC ne travaille plus que sur le volume d’eau de la troisième zone. Si ce volume est trop faible, le compresseur enchaîne les démarrages et arrêts rapides. Le ballon tampon compense ce déficit.
Ce qui change le calcul
Un plancher chauffant contient un volume d’eau par mètre carré nettement supérieur à un réseau de radiateurs. Une installation en plancher chauffant sur toute la maison peut parfois se passer de ballon tampon parce que l’inertie hydraulique du plancher suffit. À l’inverse, un réseau de radiateurs avec des vannes thermostatiques sur chaque corps de chauffe réduit considérablement le volume d’eau accessible, rendant le ballon tampon quasi nécessaire.
Pièges fréquents sur le schéma et l’installation du ballon tampon
Un ballon tampon mal intégré peut dégrader la performance de la PAC au lieu de l’améliorer. Plusieurs erreurs reviennent régulièrement sur les installations inspectées.
Un ballon surdimensionné augmente les pertes thermiques statiques. L’eau stockée se refroidit en permanence à travers l’isolant du ballon. Plus le volume est grand, plus la surface de déperdition est importante. Un ballon trop gros par rapport aux besoins réels oblige la PAC à réchauffer un volume excessif, ce qui allonge les temps de fonctionnement sans bénéfice pour le confort.
Le découplage hydraulique introduit par le ballon peut aussi poser problème si la régulation n’est pas adaptée. La sonde de température qui pilote la PAC doit être positionnée sur le ballon (généralement à mi-hauteur ou en partie basse), pas sur le circuit secondaire. Un mauvais positionnement de cette sonde entraîne des décalages entre la température réelle du ballon et la consigne, provoquant des oscillations de fonctionnement.
Autre piège courant : raccorder le ballon tampon en série alors que le schéma prévoyait un montage en parallèle, ou inversement. Le montage en série force la totalité du débit à traverser le ballon, ce qui convient quand la PAC est la seule source de chaleur. Le montage en parallèle permet de court-circuiter le ballon quand il n’est pas nécessaire, par exemple dans une installation hybride PAC plus chaudière.
Fourchettes de prix et délais pour un ballon tampon PAC
Le coût d’un ballon tampon varie selon le volume, le type d’isolation et la présence ou non d’un échangeur intégré (ballon tampon simple ou combiné avec production d’eau chaude sanitaire).
- Un ballon tampon simple sans échangeur, dans les volumes courants pour une maison individuelle, se situe dans une fourchette de 200 à 800 euros hors pose, selon la capacité et la qualité d’isolation.
- Un ballon combiné (tampon plus ECS avec échangeur interne) coûte sensiblement plus cher, mais réduit l’encombrement en regroupant deux fonctions dans un seul appareil.
- La pose par un installateur qualifié représente généralement quelques heures de main-d’œuvre, raccordements hydrauliques et mise en service inclus. Le délai dépend surtout de la disponibilité de l’installateur et de la configuration du local technique.
Le choix entre ballon simple et ballon combiné dépend du schéma global de l’installation. Si la PAC assure déjà la production d’eau chaude sanitaire via un ballon ECS dédié, ajouter un ballon tampon simple suffit. Si l’installation ne comporte pas encore de production ECS thermodynamique, le ballon combiné simplifie le schéma et réduit le nombre de raccordements.
Le coût du ballon tampon reste modeste par rapport au coût total d’une installation PAC. L’erreur fréquente est de l’économiser pour réduire le devis, puis de constater des cycles courts et une usure prématurée du compresseur quelques saisons plus tard.
