La terre électrique désigne le conducteur qui relie les masses métalliques d’une installation au sol. Son rôle est d’évacuer les courants de fuite vers la terre plutôt que vers le corps d’une personne en contact avec un appareil défectueux. Tester la terre de vos prises permet de vérifier que cette évacuation fonctionne et que votre installation respecte les exigences de la norme NF C 15-100.
Résistance de terre et différentiel 30 mA : le duo à comprendre avant de tester
Avant de brancher un multimètre ou un testeur, il faut saisir ce que l’on mesure. La résistance de terre exprime l’opposition que rencontre le courant de fuite lorsqu’il s’écoule vers le sol via le piquet ou la boucle de terre. Plus cette résistance est basse, plus le courant s’évacue vite.
A découvrir également : Techniques ancestrales et modernes de pavage en béton
Cette valeur conditionne directement le déclenchement du dispositif différentiel 30 mA installé dans votre tableau. Si la résistance est trop élevée, le courant de fuite ne sera pas suffisant pour activer la coupure automatique, et la protection tombe.
La tendance sur les rénovations chiffrées pour 2026 confirme ce lien : les devis d’installation neuve incluent désormais la vérification de la mise à la terre au même titre que le remplacement du tableau et l’ajout de différentiels 30 mA. Ce n’est plus un poste optionnel, c’est un standard.
A découvrir également : Stabilisation des pentes : méthode courante et efficace pour la sécurité
Tester la terre avec un multimètre : méthode pas à pas
Le multimètre est l’outil le plus accessible pour un premier diagnostic. Il ne remplace pas un telluromètre professionnel, mais il permet de détecter un défaut flagrant sur une prise.
Préparation et réglage du multimètre
Réglez votre appareil sur la fonction tension alternative (VAC), calibre 250 V ou supérieur. Assurez-vous que les cordons de mesure sont en bon état et correctement insérés dans les bornes COM et V du multimètre.
Mesures à effectuer sur la prise
Trois mesures successives donnent un diagnostic exploitable :
- Phase – Neutre : insérez un cordon dans chaque trou de la prise. Vous devez lire une tension proche de 230 V. Si la lecture est nulle, le circuit n’est pas alimenté ou le disjoncteur est coupé.
- Phase – Terre : placez un cordon dans le trou phase et touchez la broche de terre (la tige métallique qui dépasse de la prise). Une tension proche de 230 V confirme que la terre est raccordée. Une lecture nulle ou très basse signale une terre absente ou coupée.
- Neutre – Terre : mesurez entre le trou neutre et la broche de terre. La tension doit rester très faible, généralement proche de zéro. Une valeur élevée indique un problème de câblage, comme une inversion phase-neutre.
Si la mesure phase-terre affiche zéro, la prise n’est pas reliée à la terre, même si elle possède visuellement une broche métallique. L’aspect extérieur ne garantit rien.
Mesurer la résistance de terre avec un testeur dédié ou un piquet
Le multimètre détecte la présence ou l’absence de terre, mais il ne mesure pas précisément la résistance de la boucle de terre. Pour cette valeur, deux approches existent.
Testeur de boucle de terre (sans piquet)

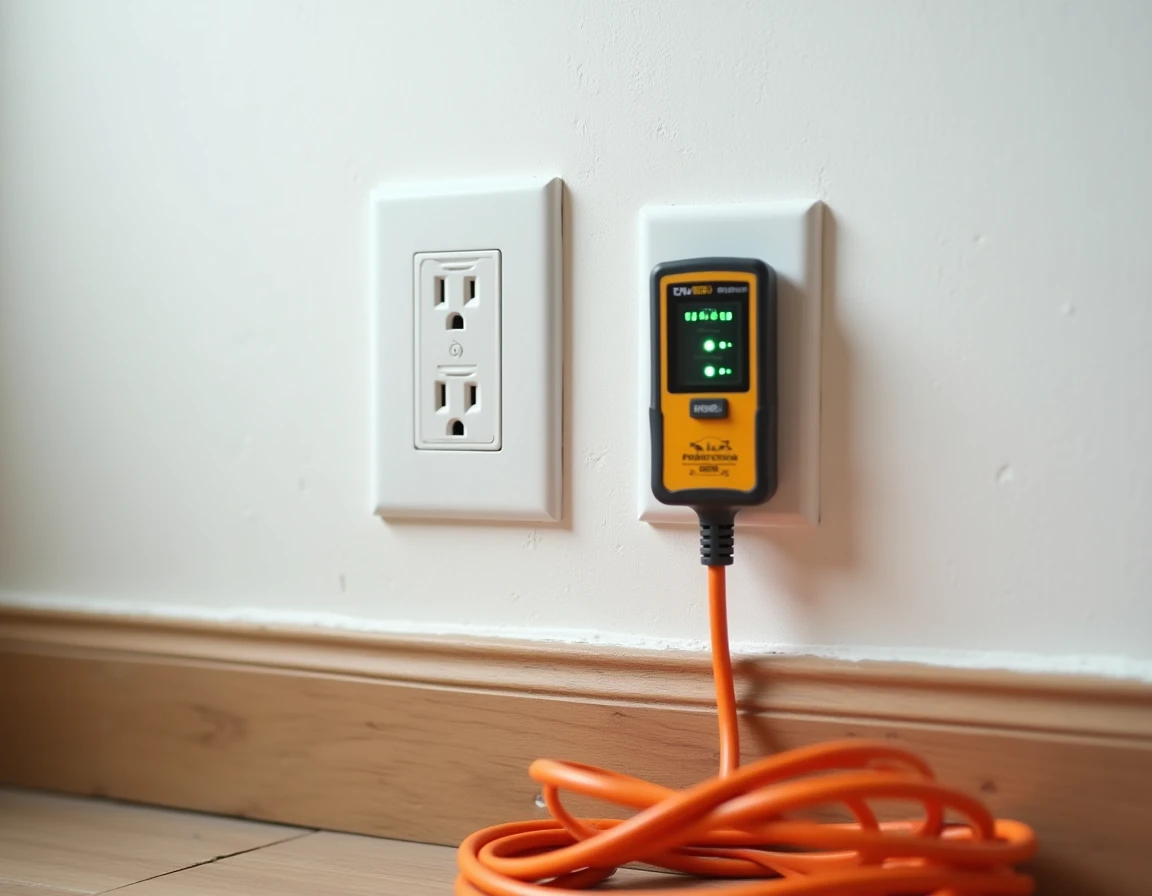

Certains testeurs de terre se branchent directement sur la prise et mesurent l’impédance de la boucle de défaut. Ils calculent automatiquement si le différentiel pourra déclencher en cas de fuite. C’est la méthode la plus simple pour un particulier ou un électricien en intervention rapide.
Méthode avec piquet de terre et telluromètre
Le telluromètre utilise des piquets de terre enfoncés dans le sol à distance du piquet principal de l’installation. Il injecte un courant connu et mesure la tension résultante pour calculer la résistance. Cette méthode, plus précise, est celle utilisée lors des contrôles de conformité.
La norme NF C 15-100 ne fixe pas une valeur unique de résistance, mais la combinaison terre + différentiel 30 mA impose en pratique une résistance de terre inférieure à un seuil compatible avec le déclenchement. Plus la résistance est basse, plus la sécurité est élevée.
Prise de terre absente ou défectueuse : les signaux concrets
Certains indices ne trompent pas, même sans appareil de mesure :
- Des picotements au toucher d’un appareil électroménager (lave-linge, réfrigérateur) signalent un courant de fuite qui ne s’évacue pas par la terre.
- Le différentiel du tableau disjoncte de façon répétée sans surcharge apparente, ce qui peut indiquer un défaut d’isolement aggravé par une terre dégradée.
- Les prises murales ne comportent pas de broche de terre visible, situation fréquente dans les logements construits avant 1991.
Dans ces cas, une vérification par un électricien qualifié est la seule réponse fiable. Le diagnostic inclura la mesure au telluromètre, le contrôle du conducteur de protection (fil vert-jaune) entre le tableau et chaque prise, et l’inspection du piquet ou de la boucle de terre.
Mise à la terre et rénovation électrique en 2026 : ce qui change dans les devis
Les guides de prix récents pour le remplacement d’un tableau électrique positionnent ce poste entre 400 et 1 500 euros (fourniture et pose), selon la complexité de l’installation. Ce budget intègre systématiquement la vérification de la terre et l’ajout de différentiels 30 mA si le tableau existant n’en dispose pas.
Ce couplage tableau-terre dans les devis traduit une évolution nette : la terre n’est plus un contrôle secondaire mais un poste standard de rénovation. Un tableau neuf équipé de différentiels 30 mA ne protège correctement que si la résistance de terre reste suffisamment basse. Remplacer l’un sans vérifier l’autre revient à installer une alarme incendie sans pile.
Pour les logements anciens sans terre existante, la création d’une prise de terre (piquet enfoncé dans le sol, conducteur ramené au tableau) fait partie des travaux à prévoir avant toute mise en conformité du tableau. C’est un point à vérifier sur le devis avant de signer.
Le test de la terre reste le geste de base pour évaluer la sécurité réelle d’une installation électrique. Un multimètre suffit à repérer une terre absente. Pour aller plus loin et mesurer la résistance effective, un testeur de boucle ou un telluromètre donne la réponse définitive. Dans les deux cas, la lecture des résultats doit mener à une action : corriger le défaut ou faire intervenir un professionnel.
