Un support de panneau solaire inclinable est un châssis métallique dont l’angle de pose se règle manuellement ou par paliers pour orienter le module vers le soleil. Ce type de structure concerne les installations au sol, sur toit plat, en façade ou sur balcon. Le choix de ce support conditionne le rendement électrique, la tenue mécanique face au vent et la durée de vie de l’ensemble.
Efforts de vent et dimensionnement : le paramètre que les fiches produit n’expliquent pas
Un panneau incliné agit comme une voile. Plus l’angle augmente, plus la prise au vent grandit, et la contrainte la plus dangereuse n’est pas la pression frontale mais la dépression sur la face arrière qui provoque un soulèvement. Sur une toiture-terrasse, ce phénomène est amplifié en bordure de toiture et dans les angles, là où les turbulences accélèrent.
A lire également : Pompe à chaleur et panneau solaire : quel budget prévoir ?
Le dimensionnement d’un support inclinable doit intégrer la zone de vent du site (définie par la NF EN 1991-1-4, l’Eurocode 1), l’angle d’inclinaison retenu et l’effet de groupe quand plusieurs rangées de panneaux sont alignées. Un support stable à 15° peut devenir insuffisant à 35° dans la même zone géographique.
Les fiches techniques de nombreux supports indiquent une résistance au vent exprimée en km/h. Cette valeur seule ne signifie rien sans préciser l’angle d’inclinaison testé, la hauteur de pose et le type de fixation. Demander ces précisions au fabricant ou à l’installateur est la première étape avant tout achat.
A découvrir également : Critères pour choisir sa porte de garage

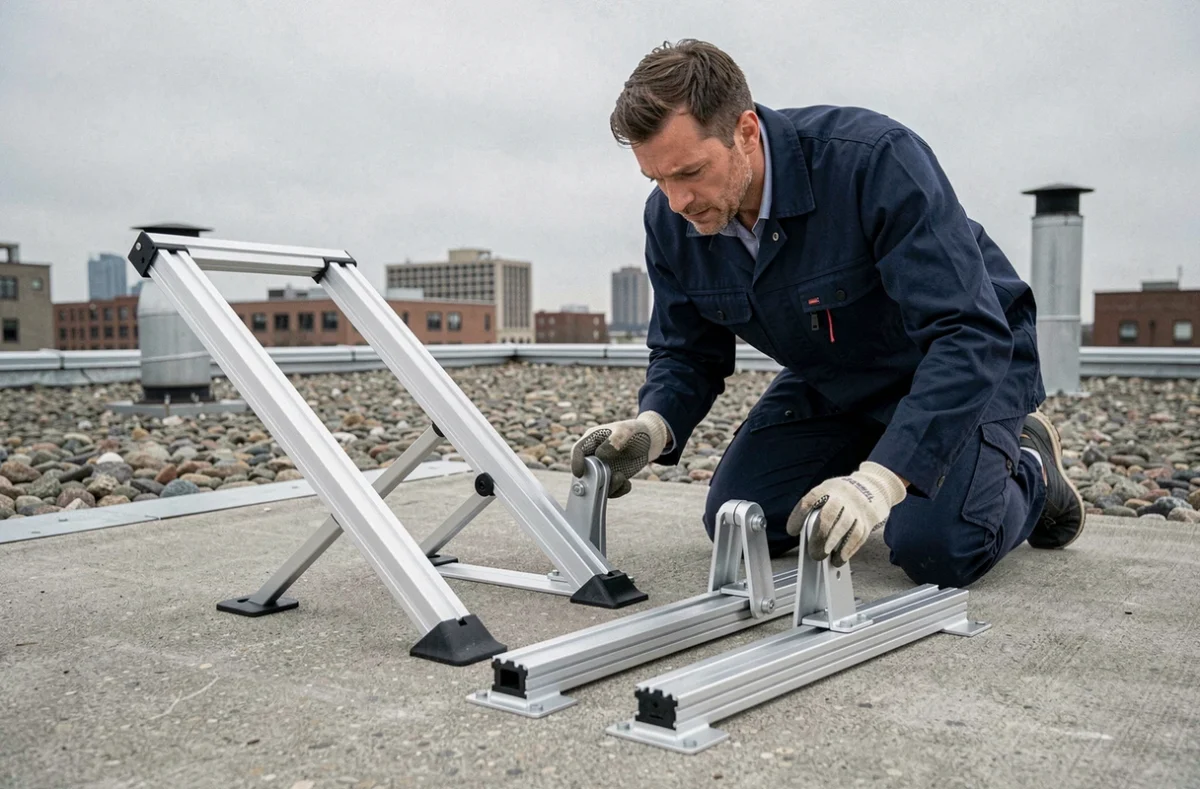

Support inclinable ancré ou lesté : un arbitrage qui dépend du bâtiment
Deux grandes familles de supports inclinables existent. Chacune répond à une contrainte de pose différente, et le choix ne se réduit pas à une question de préférence.
Ancrage mécanique dans la structure
Le support est vissé ou boulonné dans une dalle béton, une charpente ou un mur porteur. Cette fixation offre la meilleure résistance au soulèvement et au glissement. Elle convient aux zones ventées, aux installations de grande surface et aux cas où le support doit rester en place plusieurs décennies.
La contrepartie est le percement de la surface d’accueil. Sur un toit plat, cela impose de refaire l’étanchéité autour de chaque point de fixation. Sur une dalle au sol, il faut couler des plots béton ou utiliser des vis de fondation. Les délais d’installation s’allongent, et la réversibilité est limitée.
Lestage par dalles ou bacs
Le support est posé sans percement et maintenu par du poids (dalles béton, graviers, bacs remplis). L’installation est plus rapide, entièrement réversible, et ne compromet pas l’étanchéité d’une toiture existante.
En revanche, le lestage ajoute une charge permanente sur la structure porteuse. Un toit-terrasse a une capacité de charge limitée : il faut vérifier auprès d’un bureau d’études que le plancher supporte le poids cumulé des panneaux, du support et du lest. En zone venteuse, le risque de glissement ou de basculement existe si le lest est sous-dimensionné.
Compatibilité panneau-support : un système complet, pas un simple triangle

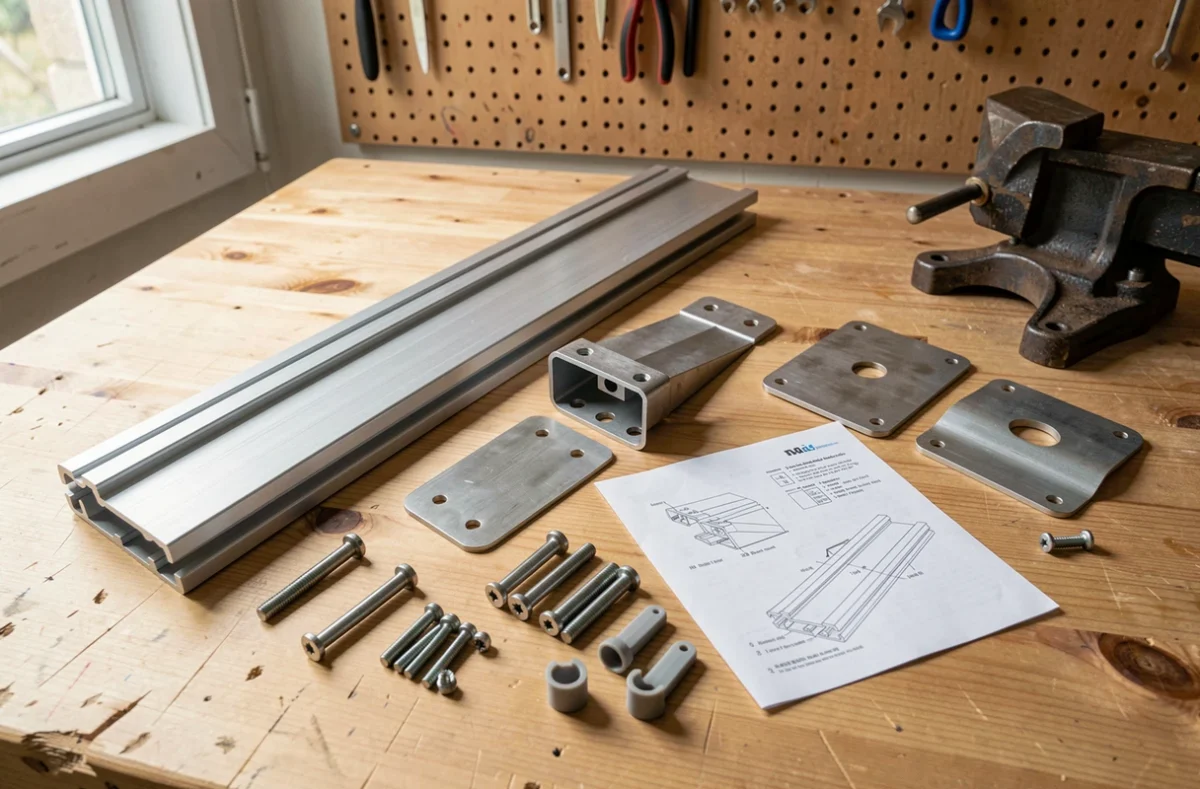

Un support inclinable ne se résume pas à une équerre en aluminium sur laquelle on pose un module. La fixation forme un système complet qui doit être vérifié point par point.
- Les zones de serrage autorisées par le fabricant du panneau doivent correspondre à l’écartement des pinces du support. Serrer un module hors des zones prévues peut déformer le cadre ou fissurer les cellules.
- L’épaisseur du cadre du panneau (qui varie selon les fabricants) doit être compatible avec les pinces de fixation, qu’elles soient centrales ou latérales. Une pince trop large ne serre pas, une pince trop étroite ne se clipse pas.
- La charge admissible du support (poids maximal par module) doit couvrir le poids réel du panneau plus la surcharge de neige ou de vent applicable localement.
- La visserie fournie (boulonnerie inox, écrous autobloquants) doit résister à la corrosion galvanique si le support est en aluminium et que certaines pièces sont en acier.
Un panneau fixé sur un support incompatible peut glisser, vibrer ou se dégrader prématurément, même si chaque composant pris isolément est de bonne qualité. Vérifier la compatibilité avant achat, idéalement auprès du fournisseur du support, évite des surprises au montage.
Inclinaison adaptée et réglage saisonnier : ce que le terrain change
L’angle d’inclinaison d’un panneau solaire détermine la quantité de rayonnement captée selon la saison et la latitude. En France métropolitaine, une inclinaison comprise entre 30° et 35° offre le meilleur compromis annuel pour la plupart des régions.

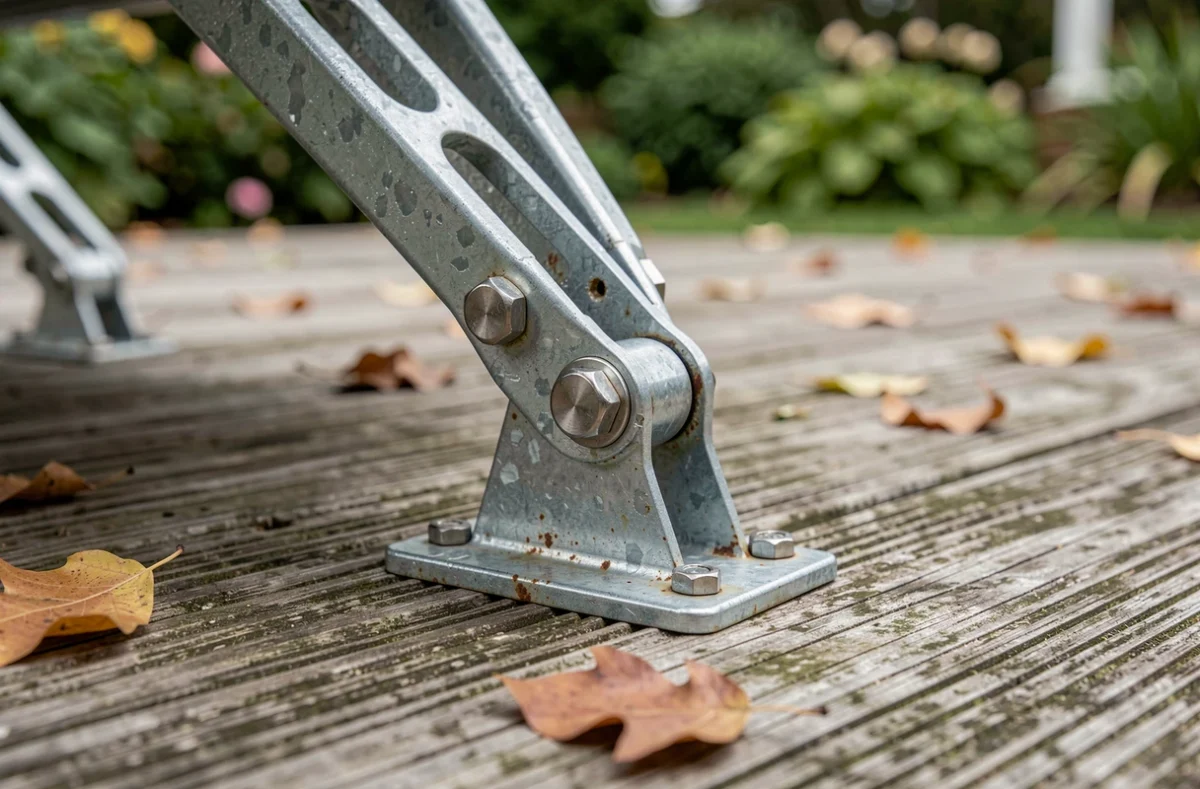

En hiver, le soleil est bas sur l’horizon : un angle plus prononcé (autour de 50° à 60°) capte davantage. En été, un angle plus faible (15° à 25°) est préférable. Certains supports inclinables proposent un réglage par paliers qui permet d’ajuster l’angle deux à quatre fois par an. D’autres sont réglables une seule fois à l’installation, puis restent fixes.
Le gain d’un réglage saisonnier par rapport à un angle fixe reste modeste pour une installation résidentielle classique. Le surcoût d’un support à réglage multi-positions ne se justifie que si l’accès aux panneaux est facile et si l’utilisateur s’engage à modifier l’angle plusieurs fois par an.
Contraintes de neige et accumulation locale
Avec un panneau incliné, la neige ne se répartit pas uniformément. Elle peut s’accumuler par dérive en bas du module ou se concentrer localement près d’obstacles. La surcharge de neige doit être calculée selon la zone climatique du site, et pas simplement sur la base du poids moyen au mètre carré indiqué dans une notice générique.
Un support dimensionné pour une région méditerranéenne ne conviendra pas en Auvergne ou dans les Alpes, même si le panneau est identique.
Fourchettes de prix et délais pour un support panneau solaire inclinable
Les prix varient fortement selon le matériau (aluminium, acier galvanisé), la taille du panneau, le type de fixation et le nombre de modules à équiper.
- Un support inclinable unitaire pour un panneau standard (sol ou toit plat) coûte entre 30 et 80 € pour un modèle simple en aluminium, et de 100 à 200 € pour une structure renforcée avec réglage multi-positions.
- Les kits pour plusieurs panneaux (rails, pinces, visserie, triangles) représentent un budget de 150 à 500 € selon le nombre de modules et la complexité du montage.
- Le lestage, s’il est nécessaire, ajoute un coût souvent négligé : compter 50 à 150 € par module pour les dalles béton ou bacs à remplir.
- La pose par un professionnel (recommandée pour les installations en toiture) représente généralement 500 à 1 500 € selon la surface, incluant la vérification structurelle, la mise en conformité et la garantie décennale.
Les délais de livraison pour un support standard sont généralement de quelques jours à deux semaines. Pour des structures sur mesure ou des commandes groupées, compter plusieurs semaines.
Pièges fréquents à l’achat d’un support inclinable

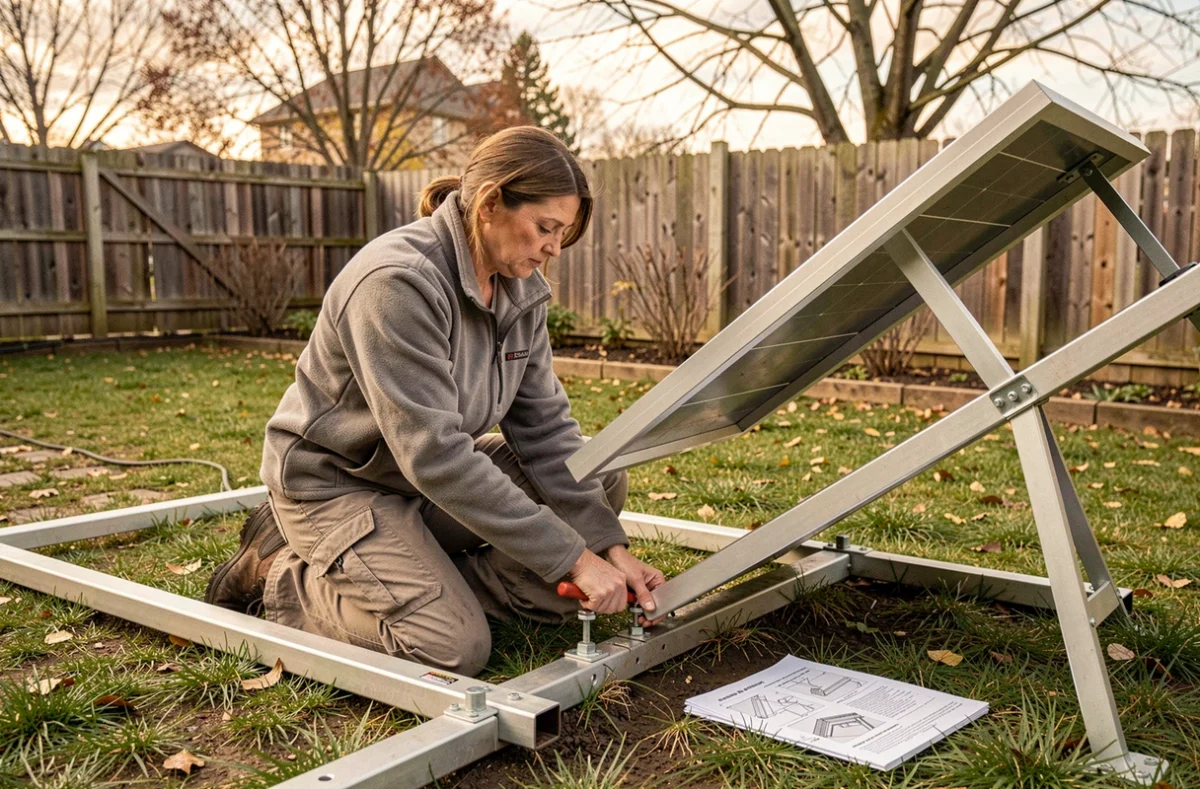

Trois erreurs reviennent régulièrement dans les retours d’installateurs et de particuliers ayant réalisé leur montage eux-mêmes.
La première est de choisir un support uniquement sur la base du prix, sans vérifier la compatibilité avec le panneau. Un support à bas coût dont les pinces ne correspondent pas au cadre du module oblige à acheter des adaptateurs, ce qui annule l’économie initiale et fragilise l’ensemble.
La deuxième est de sous-estimer le lestage nécessaire sur toit plat. Un support posé avec un poids insuffisant peut se déplacer lors d’une tempête et endommager la membrane d’étanchéité. Un calcul de lestage adapté à la zone de vent est nécessaire.
La troisième est d’installer un support sans vérifier les règles d’urbanisme. Une installation au sol de plus d’une certaine surface ou hauteur peut nécessiter une déclaration préalable de travaux. Les règles varient selon la commune et le plan local d’urbanisme.
